DSR-50用14ピン入力ジョイントケーブル

QJZP-S/C

QJZP-S(Y/C入力用) \25,000.-

QJZP-C(コンポジット入力用) \20,000.-

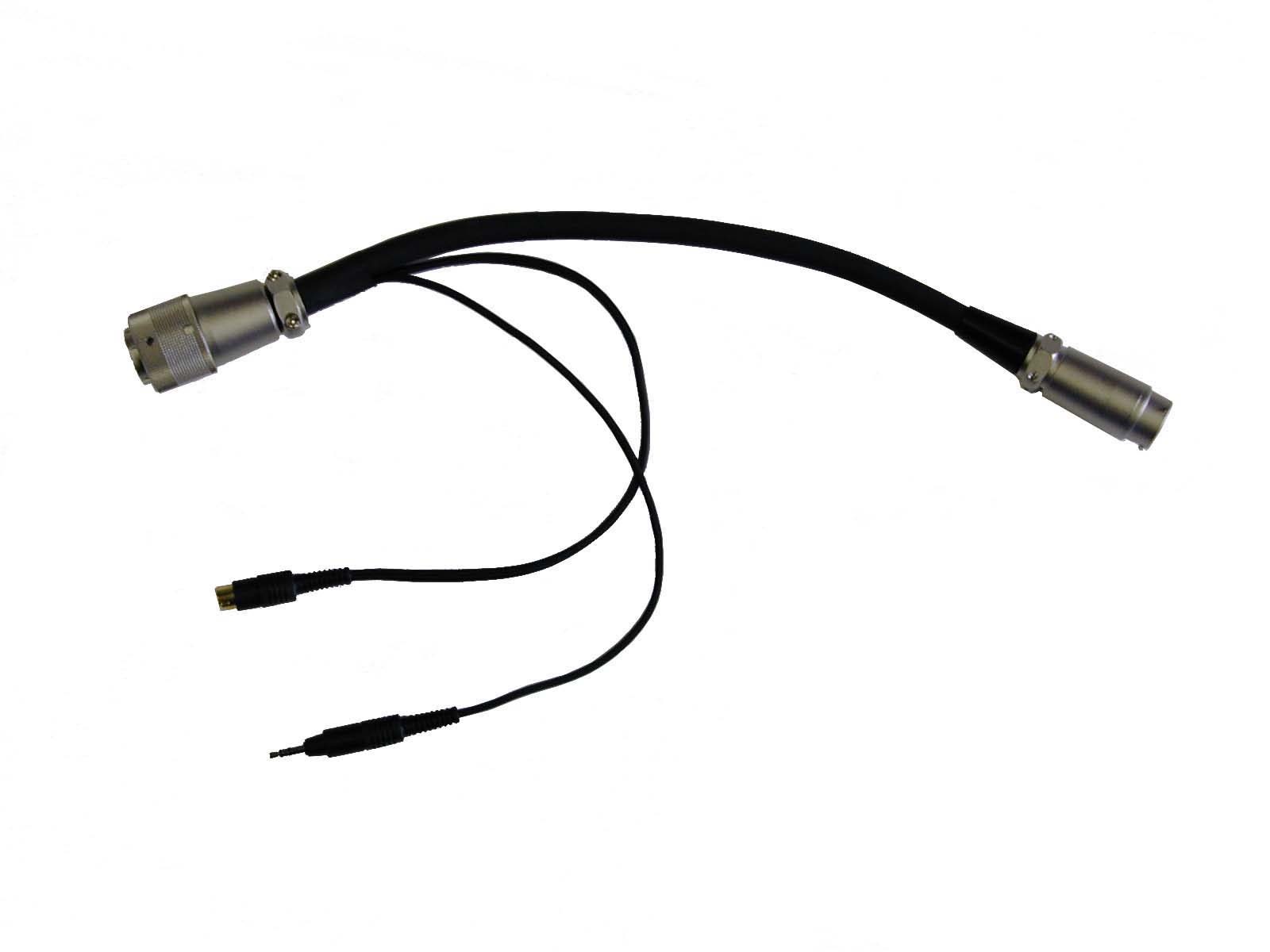

写真は、QJZP-Sです、QJZP-CにはS端子およびミニプラグは付いていません。

このケーブルは、14ピンケーブルをDSR-50に接続してカメラ 撮影をする為のケーブルです。

QJZP-S(Y/C入力用)の使用法および注意点

DSR-50の26ピン端子からは、Y/Cを入力することは出来ません、その為QJZP-SではY/ C信号とスタート/ストップ信号を26ピンコネクタから外に引き出しそれぞれDSR-50の S VIDEO IN と REMOTE に接続して使用します、その為下記のような使用法および注意 が必要です。

◎QJZP-Sから出ているS端子はDSR-50の S VIDEO IN へ、又ミニプラグ端子はDSR-50のREMOTE端子に接続してください、それ以外の端子へ接続した場合正常 に動作しません。

◎INPUT SELECTスイッチは、必ず S VIDEO にして下さい、又メニュー設定が必要です、メニューは、VTR SETのFOOT SW を LEVEL LOW にして下さい。

◎QJZP-Sはカメラのスタート/ストップ信号をDSR-50のREMOTE端子に入力してい ます、この為DSR-50が STOP状態でもカメラのスタート/ストップボタンを操作すると RECになってしまいますのでご注意ください。
