ポータブルＶＴＲ用パラレル動作ケーブル

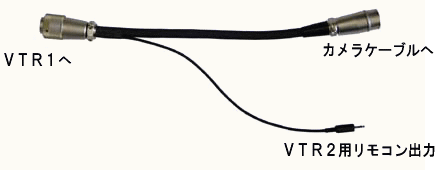

リモコン出力付きジョイントケーブル

ＺＪＺＰ−Ｔ

スタート／ストップおよびタリー信号は、コネクタ内に収められたマイコンにより処理されています、

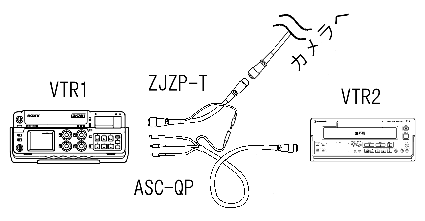

特にタリーランプは、それぞれのＶＴＲの状態が分かるようになっています。（右図および下図参照）

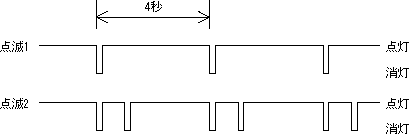

タリーランプの点灯形態
ＶＴＲから出力されているタリー信号 カメラのタリーランプ
ＶＴＲ１ ＶＴＲ２
点灯 点灯 点灯
点灯 消灯 点滅１
消灯 点灯 点滅２
点滅 点灯又は消灯 ＶＴＲ１と同じ点滅
点灯又は消灯 点滅 ＶＴＲ２と同じ点滅
消灯 消灯 消灯



１４ピンポータブルＶＴＲ入力ケーブル

ＡＳＣ−ＱＰ

音声は、１４ピンコネクタ内でミックスおよびアッテネイトされています。
スタート／ストップ＆タリーは、リモコン出力付きカメラケーブルを使用してください。
映像入力・・・・Ｓ端子
音声入力・・・・ＲＣＡピンプラグ×２
スタート／ストップ＆タリー・・・ミニジャック
