Dockable Adaptor
CA-102E

概要

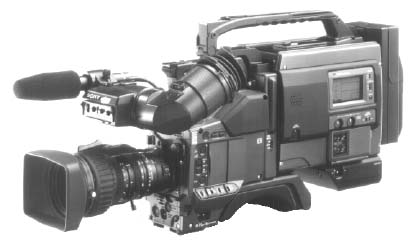

本機はソニーDXC−D30/WS、637、537/A、325、327/Aなど5 0ピンコネクター付ビデオカメラと日本ビクター製デジタルSVTRPR−D40お よびSーVHSVTRBRーS422、S420C、S411、S410を一体化す るアダプターです。

(DXC−325、327はコンポーネント信号を出力しないため、PR−D40との組合せはでき ません)

標準価格 \138,000-(税別)


特徴


アルミニュウム材料により堅牢です。またシールド性 能を確保しています。
カメラ及びVTRの取付部分はそれぞれのメーカーの ものと同等の構造になっています。
マイコン搭載により、VTRからのリターン画面にVTR 情報をスーパーインポーズできます。VTRのアラーム発生時、モード移行時にVTR情報をビューファインダーに自動出画します。
VTRがPR-D40の場合はカメラからレックレビューの 操作ができます。

操作部分

VTR情報スイッチ
VTR情報の表示をON,AUTO,OFFに設定します。 OFFの場合はクイックレビュー画面の自動出画をOFFにできます。

マイク切替スイッチ
カメラのマイクまたは本機の外部マイクを選択します。

ビューファインダ上のキャラクタ表示

カメラ側の情報はすべて表示できます。DXC-D30/637の場合は収録時間の表示もできます。
VTR情報スイッチによりVTR情報をリターン画面にスーパーインポーズしてビューファインダー 表示することができます。

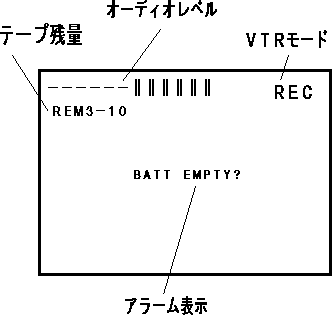

VTR情報の表示(リターン画面内)


テープ残量の表示
テープ残量 表示
11分以上
3〜10分
3分以内
表示なし
REM3−10
REM 0−3

アラーム表示の内容
VTRステータス アラーム表示
ストップモード
録画できないモードでのスタート操作
テープ残り3分未満
テープ終了
バッテリー不足
VTRハードウェアトラブル
STOP
VTR OP.MISS?
TAPE NEAR END
TAPE END!
BATT EMPTY?
VTR ALARM!
キャリングケースについて

VTRがBR-S420Cの場合は、一体型の状態でソニーのキャリングケースLC-420(DXC-325/327/327A用)LC-421(DXC-537/537A/637用)に納まります。
PR-D40,BR-S410/S411/S422の場合、これらのキャリングケースには納まりません。
ソニーのフィールドカバーSF-10(ソフトケース) には何れの組合せでも納まります。

主な仕様
入出力
コネクター




電源電圧

重量

外形寸法


付属品

VTR用50ピンコネクター
カメラ用50ピンコネクター
マイク用キャノンコネクター
(バランス入力、2番ホット)
ゲンロック用BNCコネクター

DC12V

595g(本体)

120×174×130mm
(幅/高さ/奥行き)

ハンドルアダプター
(PR-D40,BR-S422用)
別売アクセサリー

BR-S410/S411用ハンドルグリップ
HGA-411 \20,000-

仕様及び外観は、改良のため予告無く変更される ことがあります。
