Dockable Adaptor

CA-103B

   外部VTR端子

VTR側の把手を外した状態

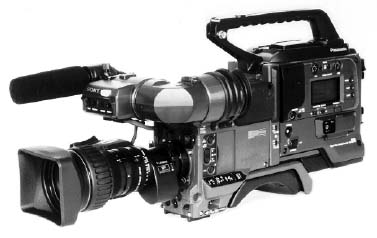

DXC-D30WS.AJ-D90.CA-103Bを組立てた状態

CA-103BはソニーDXC-D30/D30WS/637/537/537A/327/327AなどPRO50ピンコネクター 付ビデオカメラと松下電器製DVCPRO VTR AJ-D90,MII VTR AU-45H,S-VHS VTR AG-7450/Aを一体化するアダプターです。(DXC-327はコンポーネント信号が無いため、AJ-D90,AU- 45Hとの組合せはできません。)

外部VTR端子(12Pコンポーネント端子)を装備し、コンポーネント、コンポジット、Y/Cの映像信号 を切替出力できます。またポータブルVTRやLANC端子付VTRを連動できます。

DXC-D30/D30WSとAJ-D90,AU-45Hの組合せではVTRに付属の把手が使用できます。

(これ以外の組合せではカメラの把手を使用します。)

標準価格 \178,000-(税別)


特徴

アルミニュウム材料により堅牢です。またシールド性 能を確保しています。
カメラ及びVTRの取付部分はそれぞれのメーカーのものと同等の構造になっています。
DVCPRO 68ピンとS-VHS 68ピンの両方のマウントに対応しています。
ビューファインダはVTRが再生モード、システムテスト(イニシャルチェック)、CTCMチェック、メニュー設 定、自己診断の各状態のときに連動してVTRの映像を出画します。
カメラのレックレビューボタンにVTRは連動します。
AJ-D90/AU-45H用のベルトシューを付属しているのでショルダーベルトの使用が可能です。
外部VTR端子(12P)によりポータブルVTRやLANC端子付VTR(ソニーのDVウオークマン、ハンディーカ ム、DSR-20/30等)をカメラからスタート/ストップとセーブをコントロールできます。コンポーネント信号、 Y/C信号の出力も可能です。本アダプターの側面に外部VTRとVTR(ドッカブル側)の状態を表示するタ リーランプを装備しています。

VTRの警告表示(カメラ側表示)

REC/TALLYランプ
AJ-D90,AU-45H,AG-7450/Aの取扱説明書に記載されているのと同じ表示となります。(外部VTRをコン トロールしない場合。外部VTRのコントロールエラーの場合はフリッカー表示を行います。)

BATTランプ
点滅はVTR(ドッカブル側)からの警告です。
点灯はカメラ側からの警告です。

ビューファインダ上のキャラクタ表示
(S-VHSVTRAG-7450/Aではできません)
VTR(ドッカブル側)のCHARACTER ON/OFFスイッチをONにするとVTR情報(警告を含む)がリター ン映像にスーパーインポーズされます、(オーディオレベル表示、収録時間表示は有りません。CTLカウ ント表示はAJ-D90/AU-45Hの設定で可能です)カメラのレンズグリップのRETボタンを押している間この 表示を見ることができます(DXC-D30/D30WSでは録画中のみ、録画スタンバイ中はレックレビューにな ります)。REC/TALLランプが点滅した場合はリターン画面で警告内容を確認する事ができます。
カメラ側の情報は全て表示されます。DXC-D30/D30WS/637の場合は収録時間の表示もできます。

主な仕様
入出力
コネクタ




スイッチ








電源電圧

重量

外形寸法

VTR用68ピンコネクター
カメラ用50ピンコネクター
ゲンロック用BNCコネクター
外部VTR用12ピンコネクター
(12Pコンポーネント出力端子)

コントロールVTR切替
(INT/PAR/EXT)
12P映像出力切替
(CMP/Y:C/ENC)
12P音声出力切替
(-20dB/-6dB)
12Pトリガー出力切替
(Z,Q(26P,14P)/LANC)

DC12V

585g(本体)

133×195×161mm
(幅/高さ/奥行き、AG-7450/A  用マウントレールを除く)
別売アクセサリー

AG-7450/A用ハンドルグリップセット
HGA-103SA \25,000-(税別)

AG-7450/Aとの組合せ
DXC-D30/D30WSの場合は松下製AG-7450/A用ドッカブルキットに付属の把手でも使用可能です。
(カメラ側の把手だけでも使用は可能です。)

仕様および外観は、改良のため予告なく変更すること があります。
