Dockable Adaptor

CA-503

　　　外部VTR端子

カメラ側の把手を取付けた状態

BVP-70IS.AJ-D90.CA-503およびBVV-5用把手を 組立てた状態

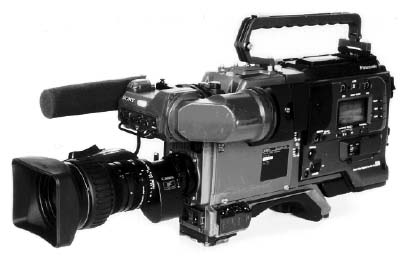

CA-503はソニーBVP-5/50/7/70/90/90WS、池上通信機HL-53/55/43/791,HC-43、日立電 子FP-C1/C2/Z1,CK-2Bなど放送用50ピンコネクター付ビデオカメラ( ソニーBVV-5がマウントできる状態のもの)と松下電器製DVCPRO VTR AJ-D90,MII VTR AU-45Hを一体化するアダプターです。（HC-43,FP-C2/Z1,CK-2BなどのY/C信号に対応したカメラではS-VHS VTR AG-7450/Aとの組合せも可能です。)

外部VTR端子(12Pコンポーネント端子)を装備し、コンポーネント、コンポジット、Y/C( 対応のカメラのみ)の映像信号を切替出力できます。またポータブルVTRやLANC端子付VTRを連動できます。

ソニーBVPシリーズとAJ-D90,AU-45Hの組合せではBVV-5用の把手が使用できます。

カメラ側のレックレビュー操作にVTRは連動します。
カメラ側の音声ボリュームの操作に連動します。
AJ-D90/AU-45H用のベルトシューを付属しているのでショルダーベルトの使用が可能です。
外部VTR端子(12P)によりポータブルVTRやLANC端子付VTR(ソニーのDVウオークマン、ハンディーカ ム、DSR-20/30等)をカメラからスタート/ストップとセーブをコントロールできます。コンポーネント信号、 Y/C信号(対応のカメラのみ)の出力も可能です。本アダプターの側面に外部VTRとVTR(ドッカブル側) の状態を表示するタリーランプを装備しています。
カメラの映像信号がセットアップ付の場合、設定によ りコンポーネント信号のセットアップを削除してVTR(ドッカブル側)に出力できます(AJ-D90では統一的に セットアップ無の信号を入力するようにしています)。

REC/TALLYランプ
AJ-D90,AU-45H,AG-7450/Aの取扱説明書に記載されているのと同じ表示となります。(外部VTRをコン トロールしない場合。外部VTRのコントロールエラーの場合はフリッカー表示を行います。)

BATTランプ
点滅はVTR(ドッカブル側)からの警告です。
点灯はカメラ側からの警告です。

ビューファインダ上のキャラクタ表示
（S-VHSVTRAG-7450/Aではできません）
VTR(ドッカブル側)のCHARACTER ON/OFFスイッチをONにするとVTR情報（警告を含む）がリター ン映像にスーパーインポーズされます、（オーディオレベル表示、収録時間表示は有りません。CTLカウ ント表示はAJ-D90/AU-45Hの設定で可能です）カメラのレンズグリップのRETボタンを押している間この 表示を見ることができます(録画中のみ、録画スタンバイ中はレックレビューになります)。REC/TALLラ ンプが点滅した場合はリターン画面で警告内容を確認する事ができます。
カメラ側の情報は全て表示されます。

入出力
コネクター




スイッチ












電源電圧

重量

外形寸法
