VCC-100Aシリーズ VCC-200シリーズ | |||||
定価 VCC-100A=\45,000.- VCC-200=\55,000.- ＤＶウォークマン、ハンディーカムをカメラ撮影に使用 | |||||
|

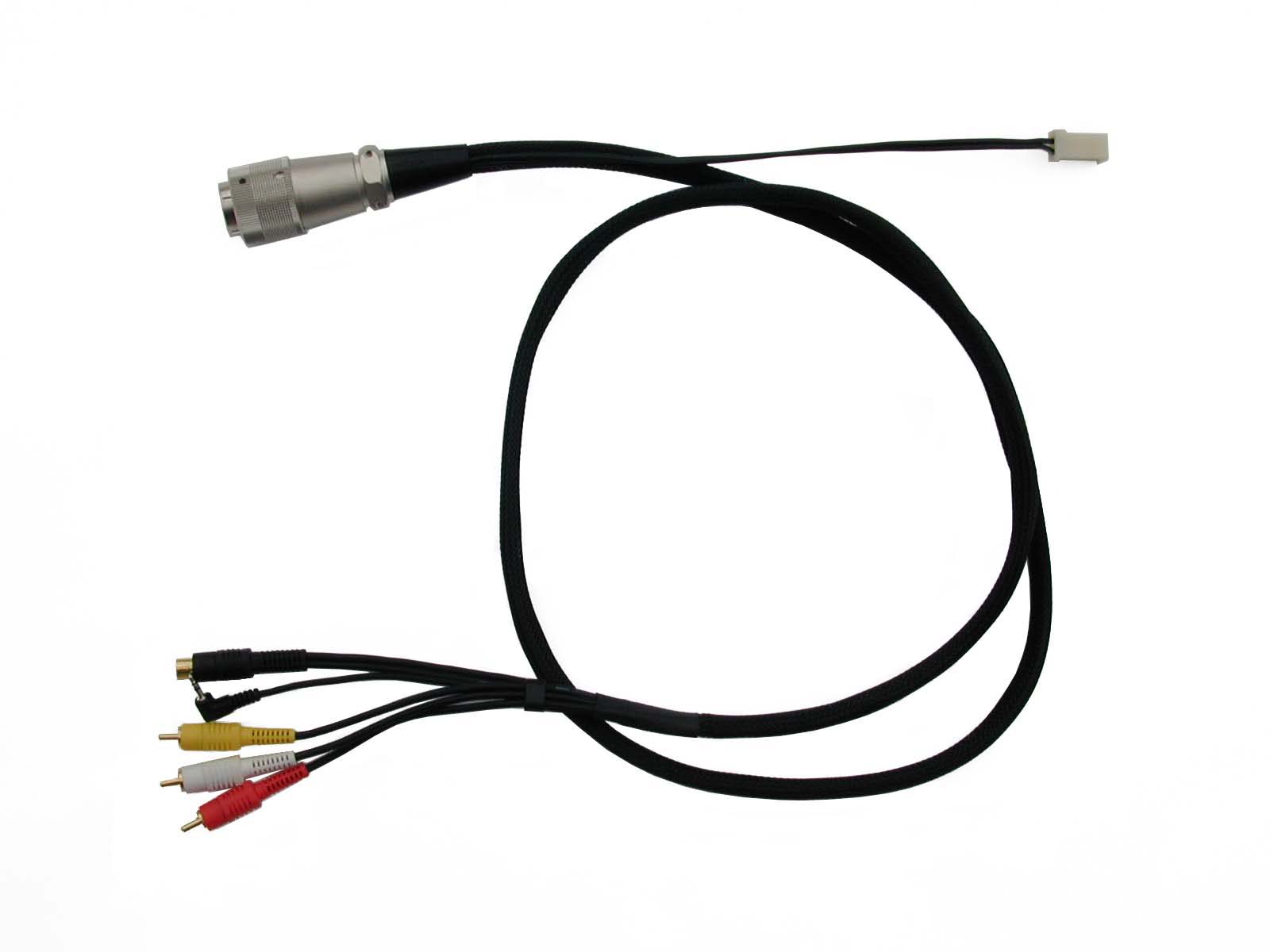

本製品は、業務用ビデオカメラの２６ピンまたは、１４ピ ン（ＶＣＣ−１００Ａのみ）端子からＬＡＮＣ端子付のＶ ＴＲ（ハンディーカム、ウォークマン等含む）をコントロー ルするケーブルです。 | |||||
|
ＬＡＮＣへの変換回路は、カメラに接続する２６ピンまたは、１４ピンのコネクタの中 に組み込まれています。 ２６ピン又は、１４ピンコネクタからＤＶウォークマン、ハンディーカム等のＬＡＮＣ 端子、Ｓ端子、音声端子に接続します。 （ケーブル長さは標準で1.5ｍですが注文時の指定により短くすることができます。）
| |||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
動作範囲 | |||||||||||||||
|
録画モードＯＮ 録画スタート／ストップ ＶＴＲ電源ＯＮ／ＯＦＦ タリー表示 テープエンド表示 バッテリー不足表示 映像出力（カメラの端子から直接出力） 音声出力（VCC-100A=カメラの端子から直接出力,VCC-200=オーディオトランス内臓） 映像リターン（映像出力がコンポジットの時は有りません） | |||||||||||||||
|
注意事項 | |||||||||||||||
|
◎ＶＣＣ−２００はＶＣＣ−１００Ａにオーディオトランスを内蔵して音声レベ ルを上げたタイプです。（１４ピン対応不可） ◎使用するカメラとＶＴＲによって本製品に使われるコネクタのピン数、端子形 状が変わります、注文する際は必ず、使用するカメラおよびＶＴＲの機種を指 定してください。 ◎カメラによってはＶＴＲ電源のＯＮ／ＯＦＦと連動しない機種もあります。 ◎カメラによっては、カメラの26ピンまたは14ピンコネクタに電源を供給しな いと映像信号やスタート／ストップ信号が出てこない機種があります、その場 合は別売の電源ケーブルを使用してＶＣＣ−１００Ａ、ＶＣＣ−２００の電源 端子から電源を供給してください。 ◎ＶＴＲによってはテープエンド、バッテリー不足の表示が出来ないものもあり ます。 ◎ハンディーカムを使用する場合は、映像音声の入力が可能な機種をご使用くだ さい。 | |||||||||||||||
|
オプション品 | |||||||||||||||
|
電源ケーブル | |||||||||||||||
|
VCCPC-12 （１２ピンレンズ端子用） VCCPC-6 （６ピンレンズ端子用） | |||||||||||||||
|
ＤＣ／ＤＣコンバータ | |||||||||||||||
|
DCC-415 (12V→8.4V変換) | |||||||||||||||
| |||||||||||||||
