価格各\70,000- |
||||||||||||||||
|
ＶＣＵ−６００シリーズは、業務用ＶＴＲや 家庭用ＶＴＲを使ってカメラ撮影を行うためのアダプターです。 |
||||||||||||||||
|
(1)１４ピンカメラ接続端子 |
||||||||||||||||
 |
||||||||||||||||
|
(10)コントロール端子 |
||||||||||||||||
 |
（ＶＣＵ−６０６では端子形状がちがいます） |
|||||||||||||||
|
(11)セットアップスイッチ |
||||||||||||||||
|
（ＶＣＵ−６０６には有りません） |
||||||||||||||||
|
(12)タリー接点端子 |
||||||||||||||||
|
※仕様及び外観は、予告無く変更される事が有ります。 |
 |
|||||||||||||||

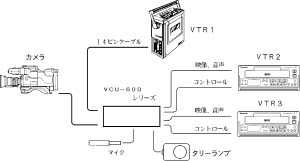

接続図ＶＴＲ１用
１４ピン端子ＶＴＲ２、ＶＴＲ３用
ＲＳ−２３２Ｃ端子(VCU-602)
ＲＳ−４２２Ａ端子(VCU-604)
ＳＭＣ端子(VCU-606)ＳＭＣ（サンドレックマルチコントロール）端 子は、接続するケーブルを替える事によってＬＡＮＣ端子（ソニー）、編集５ピン端子（松 下）、ポーズコントロール端子（ビクター）、１４ピン端子（各社ポータブルＶＴＲ）をコン トロールする事が出来る端子です。 ◇ＶＴＲ１，ＶＴＲ２，ＶＴＲ３のどの端子を使用しても結構です、すべての端子を使用すれば ３台までのＶＴＲへ同時にスタート／ストップがかけられます。
◇各ＶＴＲ専用のタリーランプが前面パネルに付いていてそれぞれのＶＴＲの状態がわかるよう になっています。
◇カメラへ送るタリー情報は、いずれかのＶＴＲが録画中の時、信号が出るようになっていま す、またタリーランプ（ビクター製、ＳＡ−Ｋ２１）の接続やタリー接点端子（定格制御容量 ＝２Ａ、３０ＶＤＣ）を使用した各種機器への接続が可能です。
◇本機及びカメラへの電源供給は、ＶＴＲ１に接続したＶＴＲ、又は外部電源入力端子に接続し た電源より供給されます。
◇外部マイク入力端子により外部音声の入力も可能です。◇音声リミッタにより過大入力でも音が割れることがありません。
各ＶＴＲ専用のタリーランプの点灯の仕方 REC 点灯 REC PAUSE 点滅1 POWER ON 点滅2 POWER OFF 消灯 点滅1＝約1.2秒に２回の点滅
点滅2＝約2.4秒に１回の点滅
ＶＴＲによっては点灯の仕方が少し異なる場合があります。
仕様
カメラ入力 １４ピンＣＣＱ 外部マイク入力 ミニジャック ＶＴＲ出力 ＶＴＲ１ １４ピンＣＣＱ ＶＴＲ２
ＶＴＲ３
◎映像 Ｙ／Ｃ（ミニＤＩＮ４ピン） コンポジット（ＢＮＣ） ◎オーディオ （ＲＣＡピン×２） ◎コントロール ＶＣＵ−６０２ ＲＳ−２３２Ｃ用 （Ｄ−ＳＵＢ９ピン雄）ＶＣＵ−６０４ ＲＳ−４２２Ａ用（Ｄ−ＳＵＢ９ピン雌）ＶＣＵ−６０６ ＳＭＣ用（ＨＲ−１２、８ピン）電源入力 ＶＴＲ１（１４ピンＣＣＱ）
外部電源端子（キャノン４ピン）タリー出力
タリーランプ ＬＥＤ×３ タリーランプ端子 ビクター製ＳＡ−Ｋ２１用 タリー接点端子 ＲＣＡピン（２Ａ、３０ＶＤＣ） 寸法 １９０×２００×５４ｍｍ
（幅×奥行き×高さ）（突起部を除く）質量 １Ｋｇ
付属ケーブル
ＶＣＵ−６０２・・・・ＲＳ−２３２Ｃ用クロス（ソニー、ビクター用）、ＲＳ−２３２Ｃ用ストレート（松下用）各１本
ＶＣＵ−６０４・・・・ＲＳ−４２２Ａ用 ２本
ＶＣＵ−６０６・・・・ＬＡＮＣ用、編集５ピン用ポーズコントロール用 各１本
別売ケーブル
ＲＳ−２３２Ｃクロス(9-9)、ＲＳ−２３２Ｃ
クロス(9-25)、ＲＳ−２３２Ｃストレート
ＲＳ−４２２Ａ用、ＬＡＮＣ用、編集５ピン用
ポーズコントロール用、１４ピン用
